第十五名，复合硅酸镁铝绝热材料，导热系数0.045W/（m·K）

复合硅酸镁铝绝热材料以坡缕石、海泡石、膨润土、陶瓷纤维等无机材料为主要原料，在原硅酸镁绝热材料基础上，剔出了有害物质岩棉，添加多种特殊复合材料，经科学配方、先进工艺精制而成，具有不燃、环保，使用寿命长等优点。

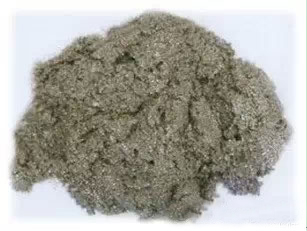

图16 复合硅酸镁铝绝热材料

第十六名，HX隔离式保温板，导热系数0.045W/（m·K）

HX隔离式防火保温板是以EPS聚苯板为主要原材料，采取特殊结构形式和工艺措施，将高效防火剂嵌入EPS板内而形成的复合防火保温板。如下图所示。

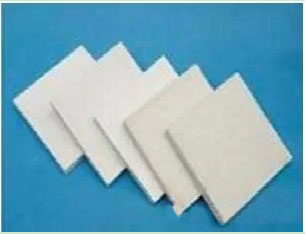

图17 HX隔离式防火保温板

第十七名，泡沫玻璃保温板，导热系数0.045～0.062W/（m·K）

泡沫玻璃是以石英砂矿粉或玻璃粉为主要原料，加入发泡剂、促进剂等添加剂，经超细粉碎和均匀混合形成配合料，经融化、发泡、退火而形成的内部充满均匀封闭气孔的材料。而泡沫玻璃保温板是一种闭孔型的泡沫玻璃绝热制品。

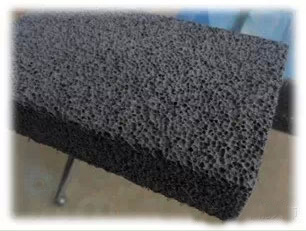

图18 泡沫玻璃保温板

第十八名，聚苯颗粒保温砂浆，导热系数0.058W/（m·K）

聚苯颗粒是膨胀聚苯乙烯泡沫颗粒简称膨胀聚苯颗粒或聚苯颗粒，使用可发性聚苯乙烯树脂为基础原料膨胀发泡而成。聚苯颗粒保温砂浆是由砂浆和聚苯颗粒组成的并且聚苯颗粒含量不小于80%的浆料。

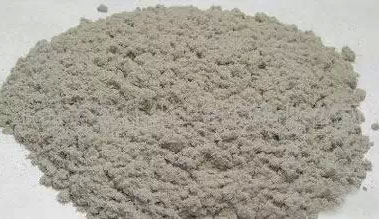

图19 聚苯颗粒保温砂浆

第十九名，纤维增强复合保温板，导热系数0.0630～0.07W/（m·K）

纤维增强复合材料保温板主要原料为阻燃发泡材料、粘结剂及和各种改性剂等，利用先进生产工艺，采用科学配比，经流水线一次压制成型，再经蒸汽养护和自然养护而成。如图所示。

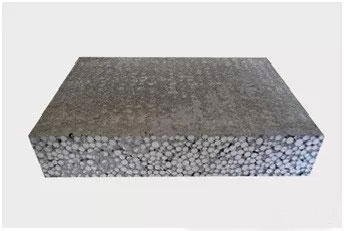

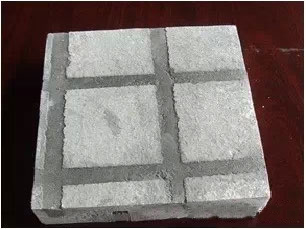

图20 纤维增强复合材料保温板

市场上也有叫硅岩板的，小编也放入这一类了。硅岩板在上海是金邦板，是以改性氯氧化镁胶凝材料、天然陶土、高岭土及经表面处理的膨胀聚苯颗粒为主要原料，经混合搅拌、发泡，表面复合耐碱网布压制成型，并经40～65℃湿热养护后自然养护、切割等工艺制成的保温板材。从外表上看，这种板材里都聚苯乙烯颗粒，外表面都辅以玻纤网格布用以增强。所以，大家都会想到，这类板状材料就是聚苯颗粒保温砂浆的工厂预制化嘛。其实还是有差异的，组成材料不一样，有更好的抗开裂抗冲击强度，然后导热系数比现场的聚苯颗粒保温砂浆更有保障。

第二十名，发泡水泥板，导热系数0.065～0.070W/（m·K）

以水泥、粉煤灰、硅灰等为主要原料，经发泡、养护、切割等工艺制成的闭孔轻质发泡水泥板，也称为复合发泡水泥板。这是比较纯的无机保温板材类型。

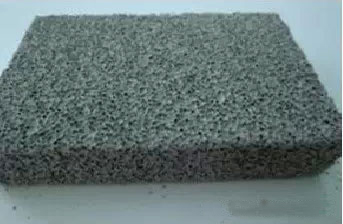

图21 发泡水泥板

第二十一名，无机保温砂浆预制板，导热系数0.065～0.070W/（m·K）

以膨胀玻化微珠保温砂浆为例，它是以膨胀玻化微珠、无机胶凝材料、添加剂、填料等混合而成的预混料。如果在工厂预制生产板材，那就是本标题所指的板状保温材料了。主要材料膨胀玻化微珠是由玻璃质火山熔岩矿砂经膨胀、玻化等工艺制成，表面玻化封闭、呈不规则球状，内部为多孔空腔结构的无机颗粒材料。如下图所示。

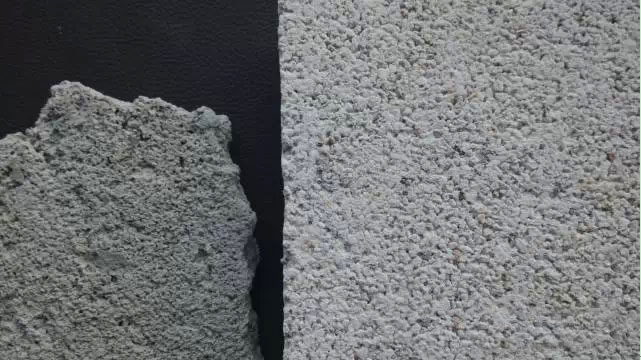

图22 保温砂浆板状材料

估计大家都知道，无机保温砂浆是保温性能比较差的材料体系，但是工厂预制的保温板，在保温性能方面质量更可靠些，所以这个材料的排名比保温砂浆靠前。上面的图片所示，左边是市场很低端的保温砂浆在现场涂抹的成型材料，右侧是著名的黑金刚无机不然防火保温板，这差距立马就体现出来。

第二十二名，膨胀玻化微珠保温砂浆，导热系数＞0.070W/（m·K）

多年前国内流行一种叫做“膨胀珍珠岩”的保温系列产品，但是由于其高吸水性、成品质量越来越差，在国际范围内逐渐被否定；为了打通国内市场，聪明的厂家改变了它的名称“膨胀玻化微珠”继续招摇过市。膨胀玻化微珠保温砂浆作为无机保温砂浆的代表，在国外保温市场是被禁止的，在国内市场，也是“最低端保温产品”的代名词。前述所列的各类保温产品，其保温功能和产品质量都比较容易控制，但惟独这一类在现场拌合的产品，是我们无法控制的，因为不同的温度环境、不同地区、不同配合比、不同的工人、不同的操作手法所调配出来的保温砂浆，其质量无法恒定和统一。

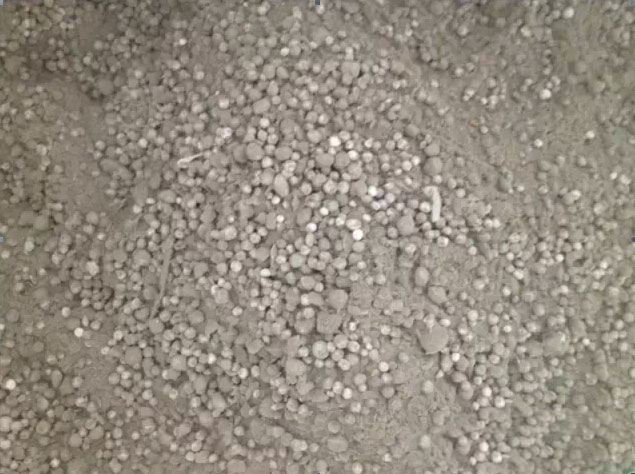

图24 膨胀玻化微珠保温砂浆

第二十三名，相变保温砂浆，导热系数0.08W/（m·K）

无机保温砂浆说完了，就到了相变保温砂浆。小编也在纠结是否把这个材料拿来说。

首先弄清楚什么是相变保温材料。相变材料(PCM - Phase Change Material)是指随温度变化而改变形态并能提供潜热的物质。相变材料由固态变为液态或由液态变为固态的过程称为相变过程，这时相变材料将吸收或释放大量的潜热。当加热到熔化温度时，就产生从固态到液态的相变，熔化的过程中，相变材料吸收并储存大量的潜热。当相变材料冷却时，储存的热量在一定的温度范围内要散发到环境中去，进行从液态到固态的逆相变。在这两种相变过程中，所储存或释放的能量称为相变潜热。物理状态发生变化时，材料自身的温度在相变完成前几乎维持不变，形成一个宽的温度平台，虽然温度不变，但吸收或释放的潜热却相当大。

相变材料经特殊工艺包裹封装后制成的相变微胶囊与一定比例的胶结料、轻集料、添加剂及水，经机械搅拌制成的具有相变保温、存贮热能、调温功能的建筑材料。

图25 FTC相变保温砂浆

第二十四名，发泡陶瓷板，导热系数0.10W/（m·K）

发泡陶瓷是以陶土尾矿、陶瓷碎片、河（湖）道淤泥、掺加料等作为主要原料，采用先进的生产工艺和发泡技术，经高温焙烧而成的高气孔率的闭孔陶瓷材料。发泡陶瓷板则是由这种无机多孔陶瓷材料在工厂制成的热导率低、耐高温、耐候、不燃的保温板材。

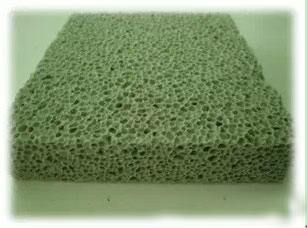

图26 发泡陶瓷板

第二十五名，泡沫混凝土，导热系数0.08～0.24W/（m·K）

泡沫混凝土是通过发泡机的发泡系统将发泡剂用机械方式充分发泡，并将泡沫与水泥浆均匀混合，然后经过发泡机的泵送系统进行现浇施工或模具成型，经自然养护所形成的一种含有大量封闭气孔的新型轻质保温材料。

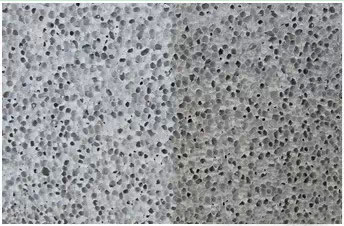

图27 泡沫混凝土

第二十六名，加气块……后面就不写了，市场上还有很多没有列进来的保温材料，欢迎广大朋友补充进来。【注：上述所有保温材料，如果您需要联系厂家资源，小编都可以为您引荐优秀的供应商，小编专门建立的有一个展列空间，上述所有材料都有，在华东地区国家级绿建基地的展厅可以看到】

小编认为，保温材料仅是保温体系的一个组成材料而已，研究墙体的节能技术方案必须从系统的角度考虑所有组成部分的性能和适配性。保温材料只是一个外墙体保温系统的组成部分，材料本身的好坏不代表系统的优缺性。

在评判一个保温材料对项目的适配性，从技术的角度主要考虑以下几个方面：

（1）保温性能：材料导热系数越低，所需设计厚度越薄，造价也可能较低，节点设计也相对问题少些。导热系数偏大，所需厚度也就偏大，产品成型的可能性也较低。对于导热系数大于0.045W/(m·K)的保温产品，基本没有可能用于高节能要求的建筑上；

（2）尺寸稳定性：保温材料应具有良好的尺寸稳定性，如果用于工程上板材容易发生翘曲变形，就容易导致外饰面开裂渗水。例如挤塑聚苯板、酚醛板、聚氨酯板等，采购的板材必须达到合理的陈化期，才能最大程度的避免系统因板材变形所致开裂。

（3）吸水性能：保温材料在吸水状态下保温性能会急剧降低，因此工程所用的保温材料应是低吸水率的。现在的岩棉板、酚醛板、保温砂浆类材料都是高吸水性材料，实际的保温性能远远达不到理论效果。

（4）质量可靠性：常见的保温板材，尺寸固定，保温性能也是很稳定的，有可靠的保障；而例如真空绝热板就可能因板材漏气保温性能大打折扣，无机保温砂浆、聚苯颗粒保温砂浆则会因工人现场调配的不均衡性，质量也难以保证。发泡水泥板、无机保温板等在现场则会很容易破碎，产品质量不可控。

（5）施工便捷性：薄抹灰系统作为常见的保温体系，施工技术较为成熟，而很多新型材料则不具有相应的施工便捷性，例如真空绝热板、发泡水泥板等板材现场都难以裁切，对基墙面的适配性很低。

考虑到不同材料的不同性能优势，特进行评选如下：

（1）保温性能最好的材料：真空绝热板；

（2）保温防水性能最佳：喷涂发泡聚氨酯；

（3）应用最成熟、市场份额最高：膨胀聚苯板；

（4）综合性价比最优：石墨聚苯板；

（5）使用面广、份额大（地面、地下室外墙、内保温）：挤塑板

（6）最有市场前景的科技材料：气凝胶保温材料；

（7）被限制使用最多的材料：保温砂浆；

（8）外墙防火隔离带最常用材料：岩棉板；

（9）屋面用防火隔离带最佳材料：泡沫玻璃板；

（10）即将被市场限制/淘汰的材料：发泡水泥板

……
